Механизм Тяговый Монтажный МТМ, РосТаль Производитель: ООО «РосТаль», Россия
Варианты грузоподъемности: 0.8т, 1.6т, 3.2т, 5.4т Длина штатного каната (входит в комплект):20м
Механизм Монтажный Тяговый МТМ (лягушка, МТТМ) – многоцелевое устройство, предназначенное для работ, связанных с подъемом, опусканием и подтягиванием груза при ремонтных, монтажных и строительных работах не выше группы режима работы 1М, класс нагружения В1. Принцип работы МТМ заключается в протягивании каната через устройство, посредством захватов, управляемых с помощью рычагов. МТМмарки РосТальизготовлена по ТУ 3173-002-39712863-2015. МТМ может эксплуатироваться как при горизонтальном так и при вертикальном расположении в пространстве. Механизм тяговый монтажный в части климатических условий соответствует исполнению У по ГОСТ 15150, при условии соответствия смазки температуре эксплуатации (рекомендуемая/оптимальная для эксплуатации температура окружающей среды: от -20 до +40°С) МТМ может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. Категории размещения: 1, 2, 3 по ГОСТ 15150. Тип смазки – «Солидол Ж» по ГОСТ 1033-79 либо аналог. Механизм Тяговый Монтажный МТМ марки РосТальсоответствует требованиям Технического регламента Таможенного союза, что подтверждается протоколами лабораторных испытаний и декларацией соответствияТР ТС.
Модель | МТМ 0,8 | МТМ 1,6 | МТМ 3,2 | МТМ 5,4 | ||
Грузоподъемность, кг | 800 | 1600 | 3200 | 5400 | ||
Тяговое усилие на рычаге, Н | 343 | 441 | 441 | 745 | ||
Шаг продвижения каната, за 1 ход рычага, мм | ≥52 | ≥55 | ≥28 | ≥30 | ||
Диаметр каната, мм | 8,3 | 11 | 16 | 20 | ||
Коэффициент запаса прочности каната | 5 | 5 | 5 | 5 | ||
Испытательная нагрузка (статичная), кг | 1000 | 2000 | 4000 | 6750 | ||
Вес изделия (нетто), не более,кг |
Механизм | 7 | 13 | 24 | 56 | |
Канат | 7,5 | 11.5 | 22 | 35 | ||
Рычаг | 1,6 | 2,6 | 2,6 | 3,3 | ||
Габаритные размеры |
A | 426 | 545 | 660 | 932 | |
B | 235 | 280 | 325 | 420 | ||
C | 168 | 190 | 230 | 300 | ||
D | 60 | 72 | 91 | 155 | ||
E | 64 | 97 | 116 | 152 | ||
L1, см | 80 | 80 | 80 | |||
L2, см | 80 | 120 | 120 | 120 |

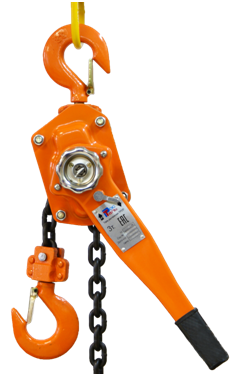

Таль ручная стационарная шестеренная ТРСР, РосТаль
Производитель: ООО «РосТаль, Россия
Варианты грузоподъемности: 0.5т, 0.75т, 1.0т, 2.0т, 3.0т, 6.0т, 9.0т Варианты длины цепи:3м, 6м, 9м, 12м
Таль ручнаярычажная ТРСР предназначена для вертикального подъема, удержания в поднятом положении и опускания груза при ремонтных, монтажных и строительных работах в режиме 1М, класс нагружения В1. Таль ручная ТРСР может использоваться при приведении ремонтных, монтажных и строительных работах, при подъеме грузов из шахт и колодцев. Таль ручная стационарная ТРСРможет эксплуатироваться как в закрытом помещении, так и на открытом воздухе (рекомендуется под навесом, защищающем от осадков). В части климатических условий соответствует исполнению У по ГОСТ 15150, при условии соответствия смазки температуре эксплуатации (рекомендуемая/оптимальная для эксплуатации температура окружающей среды: от -20 до +40°С). Категории размещения: 1, 2, 3 по ГОСТ 15150 Таль ручная стационарная рычажная ТРСР изготавливается по ТУ 3173-001-39712863-2015. Таль ручная ТРСР– соответствует требованиям Технического регламента Таможенного союза, что подтверждается протоколами лабораторных испытанийи декларацией соответствияТР ТС Гарантийный срок эксплуатации - 12 месяцев со дня продажи потребителю. Полный средний срок службы — 7 лет Тип редуктора - двухпоточный цилиндрический соосный с передачами внешнего зацепления. Тип тормоза - автоматический, дисковый, грузоупорный с коэффициентом запаса торможения не менее 1,5. Грузовая цепь - стальная, круглозвенная, калиброванная, высокопрочная (8-го класса прочности). Запас прочности тали на разрыв – до 1:4. Тип смазки – «Солидол Ж» по ГОСТ 1033-79 либо аналог.
Грузоподъемность | т | 0,5 | 0,75 | 1,0 | 1,5 | 2,0 | 3,0 | 6,0 | 9,0 | ||
Высота подъема | м | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | ||
Испытательная нагрузка статическая | т | 0,63 | 0,94 | 1,25 | 1,88 | 2,5 | 3,75 | 7,5 | 11,25 | ||
Нагрузка на рычаг при подъеме max | H | 130 | 140 | 180 | 240 | 240 | 320 | 340 | 360 | ||
Кратность полиспаста | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 3 | |||
Грузовая цепь | мм | 6*18 | 6*18 | 6*18 | 8*24 | 8*24 | 10*30 | 10*30 | 10*30 | ||
Размеры | A | мм |
148 | 148 | 148 | 176 | 176 | 195 | 195 | 195 | |
B | 88 | 88 | 88 | 102 | 102 | 109 | 109 | 109 | |||
C | 135 | 135 | 135 | 162 | 162 | 211 | 254 | 319 | |||
D | 35 | 35 | 35 | 37 | 38 | 52 | 67 | 84 | |||
К | 18 | 18 | 18 | 21 | 22 | 38 | 41 | 60 | |||
H | 320 | 320 | 320 | 400 | 400 | 490 | 650 | 700 | |||
L | 290 | 290 | 290 | 420 | 420 | 420 | 420 | 420 | |||
Полный вес, не более | кг | 6,9 | 7, 7 | 8,0 | 11,6 | 11,8 | 18,1 | 26,6 | 47,0 | ||
Габаритные размеры упаковки | см | 36х14х16,5 | 36х14х16,5 | 36х14х16,5 | 46,5х15,5х19 | 46,5х15,5х19 | 51х19х21,5 | 53х22х21,5 | 82х32х21,5 | ||
Дополнительно вес на каждый метр подъема | кг | 0,8 | 0,8 | 0,8 | 1,4 | 1,4 | 2,2 | 4,4 | 6,6 |
Таль ручная шестеренная стационарнаяТРШС,РосТаль
Производитель: ООО «РосТаль», Россия
Варианты грузоподъемности: 0.5т, 1.0т, 2.0т, 3.0т, 5.0т, 10.0т, 20.0т Варианты длины цепи:3м, 6м, 9м, 12м
Таль ручнаяшестеренная ТРШС предназначена для вертикального подъема, удержания в поднятом положении и опускания груза при ремонтных, монтажных и строительных работах в режиме 1М, класс нагружения В1. Таль ручная цепная ТРШС может использоваться при приведении ремонтных, монтажных и строительных работах, при ремонте автомобилей и иной техники. Таль ручная стационарная ТРШС может эксплуатироваться как в закрытом помещении, так и на открытом воздухе (рекомендуется под навесом, защищающем от осадков). В части климатических условий соответствует исполнению У по ГОСТ 15150, при условии соответствия смазки температуре эксплуатации (рекомендуемая/оптимальная для эксплуатации температура окружающей среды: от -20 до +40°С). Категории размещения: 1, 2, 3 по ГОСТ 15150 Таль цепная стационарная ТРШС изготавливается по ТУ 3173-001-39712863-2015. Таль ручная ТРШС – соответствует требованиям Технического регламента Таможенного союза, что подтверждается протоколами лабораторных испытанийи декларацией соответствияТР ТС. При комплектовании тележкой (кошкой) шестеренная таль стационарная ТРШС может применяться для перемещения груза по монорельсовому пути двутаврового профиля. Гарантийный срок эксплуатации - 12 месяцев со дня продажи потребителю. Полный средний срок службы — 7 лет Тип редуктора - двухпоточный цилиндрический соосный с передачами внешнего зацепления. Тип тормоза - автоматический, дисковый, грузоупорный с коэффициентом запаса торможения не менее 1,5. Грузовая цепь - стальная, круглозвенная, калиброванная, высокопрочная (8-го класса прочности). Приводная (тяговая) цепь - калиброванная 4,8*25 мм нормальной прочности, гальванизированная Запас прочности тали на разрыв – до 1:4. Тип смазки – «Солидол Ж» по ГОСТ 1033-79 либо аналог.
0,5т, 1,0т, 2,0т, 3,0т, 5,0т 10т 20т
Грузоподъемность | т | 0,5 | 1,0 | 2,0 | 3,0 | 5,0 | 10,0 | 20,0 | ||
Высота подъема | м | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | ||
Испытательная нагрузка статическая | т | 0,63 | 1,25 | 2,5 | 3,75 | 6,25 | 12,5 | 25,5 | ||
Усилие на приводной цепи при подъеме | H | 221 | 304 | 314 | 343 | 383 | 392 | 392 | ||
Кратность полиспаста | 1 | 1 | 2 | 2 | 2 | 4 | 8 | |||
Грузовая цепь | мм | 6*18 | 6*18 | 6*18 | 8*24 | 10*30 | 10*30 | 10*30 | ||

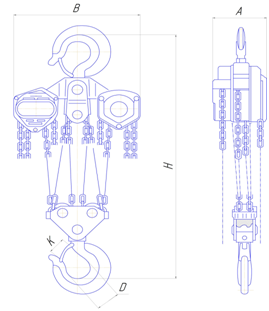

Размеры |
A | мм |
133 | 133 | 154 | 154 | 173 | 207 | 173 | |
B | 150 | 150 | 178 | 240 | 258 | 308 | 625 | |||
Hmin | 306 | 306 | 444 | 486 | 616 | 700 | 1000 | |||
D | 35 | 35 | 38 | 52 | 66 | 82 | 109 | |||
К | 18 | 18 | 21 | 38 | 40 | 58 | 81 | |||
Полный вес, не более | кг | 13 | 13 | 17 | 28 | 45 | 83 | 194 | ||
Габаритные размеры упаковки | см | 30*24*18 | 30*24*18 | 33*25*19 | 38*30*20 | 45*35*24 | 62*50*28 | 70*45*75 | ||
Дополнительно вес на каждый метр подъема, не более | кг | 1,7 | 1,7 | 2,5 | 3,7 | 5,3 | 9,7 | 19,4 |
